ภายในบอลก๊อกวาล์ว มีอะไรบ้าง ???....

            บอลก๊อกวาล์วเป็นวาล์วชนิดที่ตัววาล์วเป็นรูปร่างคล้ายกับลูกบอล โดยชิ้นส่วนต่างๆจะเหมือนกับ บอลวาล์ว แต่บอลก๊อกวาล์วจะแตกต่างกันตรงที่ทางออก เสื้อวาล์วจะโค้งงอซึ่งสามารถใช้งานตรงจุดนี้ได้เลย

ส่วนประกอบของบอลก๊อกวาล์ว

           1.เสื้อวาล์ว ในตัวเสื้อจะประกอบไปด้วนกัน 2 ส่วนคือ ช่องทางเข้าและออก โดยทั้งสองสามารถแยกออกจากกันได้

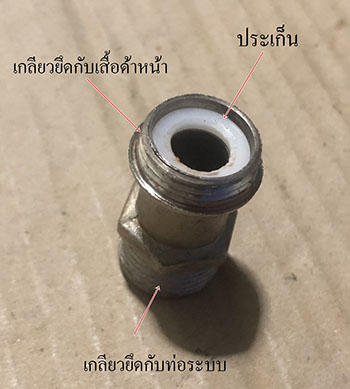

-ส่วนแรก นอกจากจะเป็นตัวเป็นช่องทางเข้าแล้วยังทำหน้าที่ประกอบตัววาล์ว และด้านในมีปะเก็นกันรั่วอยู่

-ส่วนที่สอง นอกจากจะเป็นตัวเป็นช่องทางออกแล้วยังทำหน้าที่ประกอบตัววาล์ว ก้านวาล์ว โดยด้านในมีปะเก็นกันรั่วอยู่ บริเวณจุดที่สวมก้านวาล์วจะมีบ่าล๊อคตำแหน่งก้านปิด-เปิด และส่วนนี้จะโค้งงอซึ่งสามารถใช้งานตรงจุดนี้ได้เลย

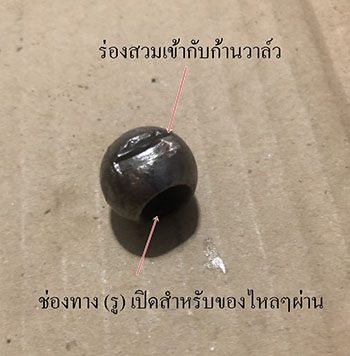

            2.วาล์ว จะมีลักษณะทรงกลมคล้ายลูกบอล (จึงเป็นที่มามาของคำว่า บอลวาล์ว) สวมอยู่ในเสื้อวาล์ว โดยตรงกลางด้านหนึ่งจะถูกเจาะทะลุ (เพื่อให้ของไหลๆผ่านหรือวาล์วเปิดนั้นเอง) อีกด้านหนึ่งจะทึบ (เพื่อไม่ให้ของไหลๆผ่านหรือวาล์วปิดนั้นเอง) และบริเวณด้านบนจะมีการเซาะร่องไว้ เพื่อสำหรับสวมก้านวาล์วสำหรับการรับแรงหมุน (ปิด-เปิดตัววาล์ว)

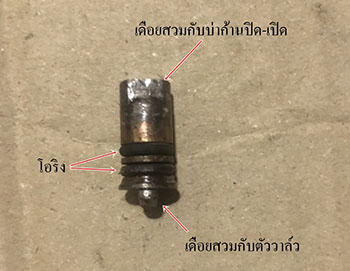

            3.ก้านวาล์ว จะสวมอยู่ที่เสื้อวาล์ว โดยด้านหนึ่งจะทำเป็นเดือยเพื่อสวมเข้ากับตัววาล์ว ในตัวของก้านวาล์วจะมีโอริงสวมอยู่สองตัว เพื่อป้องกันการรั่ว ส่วนด้านปลายจะทำเป็นเดือยสำหรับสวมเข้ากับบ่าก้านปิด-เปิดและมีเกลียวสำหรับใส่น๊อตล๊อคก้านปิด-เปิด

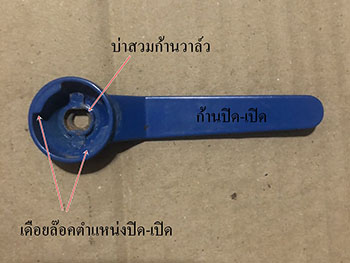

            4.ก้านปิด-เปิด จะสวมอยู่ที่บ่าก้านหมุนโดยมีน๊อตล๊อค บริเวณขอบด้านในจะเดือยล๊อคตำแหน่งปิด-เปิด (จะไปชนกับเดือยที่เสื้อวาล์วเมื่อมีการปิดหรือเปิดสุด) ก้านปิด-เปิดนี้จะรับแรงจากการหมุน (ปิด-เปิด) ตัววาล์ว

           5.น๊อตล๊อคก้านปิด-เปิด จะสวมอยู่ที่ก้านหมุนและทำหน้าที่ล๊อคด้ามหมุนไม่ให้หลุดออกจากก้านหมุน

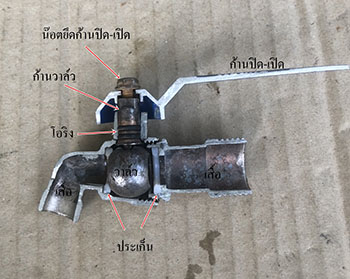

รูปแสดงภายในบอลก๊อกวาล์ว

การทำงาน

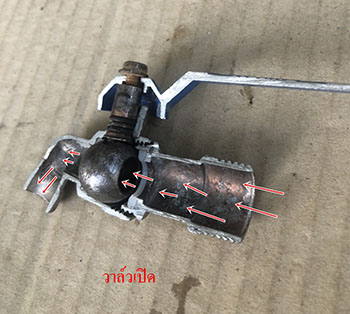

          เมื่อเราหมุนก้านปิด-เปิด ตัวของก้านปิด-เปิด ก็จะไปหมุนก้านวาล์ว ก้านวาล์วก็จะไปหมุนตัววาล์ว ทำให้เกิดช่องว่างระหว่างตัววาล์วและเสื้อวาล์ว เป็นผลให้ของไหลที่ทางเข้าสามารถผ่านตัววาล์วออกไปที่ทางอออกได้

            ปริมาณการไหลจะมากหรือน้อยนั้นขึ้นอยู่กับเราว่าจะเปิดวาล์วมากน้อยแค่ไหน ถ้าเราเปิดวาล์วมากช่องว่างระว่างตัววาล์วและเสื้อวาล์วก็จะมากตาม ปริมาณของไหลนั้นก็จะไหลมากตาม

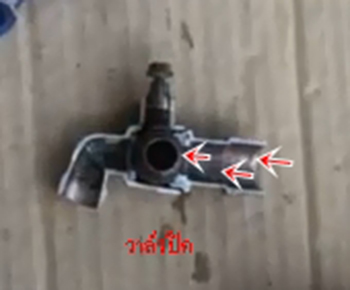

            เมื่อก้านปิด-เปิดอยู่ในตำแหน่งปิด ตัววาล์วด้านทึบจะปิดของทางเข้าออกดังรูปข้างล่าง

             คลิปเกี่ยวกับบอลก๊อกวาล์ว

ที่มา https://www.youtube.com/watch?v=EBK24a7Sir0
