หมวดหมู่:เครื่องจักร Machines วันที่:2020-08-01

ชุดขับโรตารี่แบบแบบเฟือง EP 1.




             ชุดขับโรตารี่แบบเฟือง นี้ที่ตัวโรตารี่จะมีวงแหวนยึดติดอยู่ด้วยกัน 2 ตัว และเฟืองจะถูกยึดติดกับขอบนอกของตัวโรตารี่




              ชุดขับจะประกอบไปด้วย มอเตอร์ เกียร์ โดยจะใช้คับปลิ้งต่อเข้าด้วยกัน (เป็นคับปลิ้งชนิดแข็ง)  ชุดเฟืองขับสวมอยู่กับเพลา เพลาทั้ง 2 ข้างจะสวมอยู่ในลูกปืน และปลายเพลาด้านหรือจะต่อเข้ากับเกียร์โดยจะใช้คับปลิ้ง (เป็นคับปลิ้งชนิดแข็ง)  ซึ่งทั้งหมดจะวางอยู่บนโครงสร้างของชุดขับ

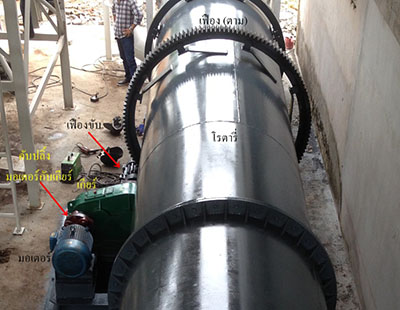

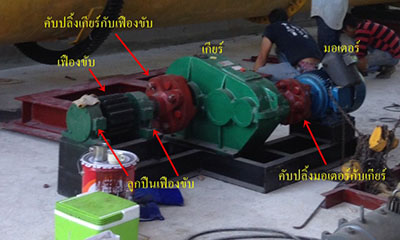

รูปแสดง ส่วนประกอบของชุดขับ


               การทำงาน เฟืองขับจะขบกับเฟืองตามที่ยึดติดกับขอบนอกของตัวโรตารี่ เมื่อมอเตอร์หมุนแรงจะถูกส่งผ่านคับปลิ้ง เกียร์ คับปลิ้ง เพลาและเฟืองขับ ซึ่งเฟืองขับจะขบกับเฟืองตามที่ยึดติดกับขอบนอกของตัวโรตารี่ก็จะทำตัวโรตารี่หมุนตาม

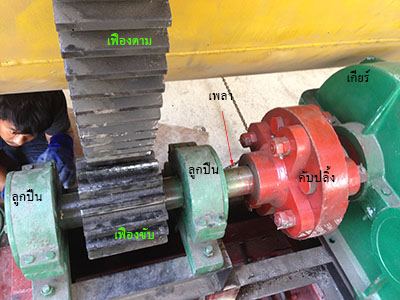

รูปแสดง ส่วนประกอบของชุดเฟืองขับ

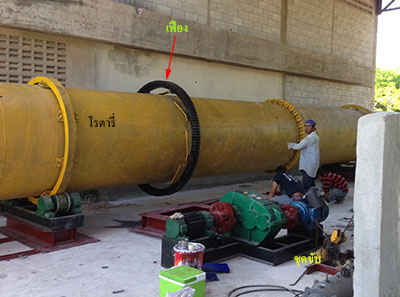

รูปแสดง ส่วนประกอบของชุดขับโรตารี่แบบเฟือง

คลิป ชุดขับโรตารี่แบบเฟือง
ที่มา https://www.youtube.com/watch?v=otb0i4J9ngY&feature=youtu.be
