เครื่องบดแบบหัวฆ้อน (Hammer Hill)

รูปแสดง ส่วนประกอบภายนอกของเครื่องบดแบบหัวฆ้อน

                      เครื่องบดแบบหัวค้อน นั้นมีหลายประเภทและขนาดด้วยกัน ในที่จะเป็นประเภท Feed Hammer Hill คือเมื่อมีการบดภายในตัวของมันเสร็จ วัสดุจะถูกจ่ายออกเลย และมีขนาดเล็ก (มอเตอร์ขับ 3 HP) ซึ่งมีส่วนประกอบและการทำงานดังนี้

1.ช่องทางเข้าวัสดุ จะรับเข้าเพื่อส่งต่อไปยังส่วนประกอบอื่น
2.ตัวปรับรับปริมาณวัสดุ จะเป็นตัวที่ไม่ให้วัสดถูกจ่ายเข้าไปภายในตัวเครื่องบดมากเกินไป
3.เสื้อหรือตัวเรือน จะเป็นที่อยู่ของส่วนประกอบอื่นและยังเป็นตัวกักเก็บวัสดุระหว่างการบด ก่อนจะถูกจ่ายออกไป
4.เพลาขับ จะเป็นตัวรับกำลังจากมอเตอร์พาชุดใบค้อนหมุนบดวัสดุภายในตัวเสื้อหรือตัวเรือน

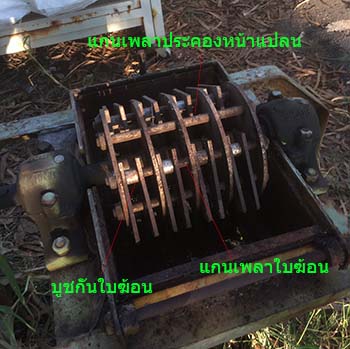

รูปแสดง ส่วนประกอบภายในของเครื่องบดแบบหัวค้อน

5.ใบฆ้อน ในที่นี้เป็นเหล็กแผ่นสวมร้อยในแกน มีหน้าแปลนยึดแกนหัวท้าย ตรงกลางจะมีบูชกั้นใบฆ้อนและหน้าแปลนอีก สามตัว
6.หน้าแปลนยึดแกนหัวท้าย จะเป็นตัวล๊อคแกนเพลาของใบค้อนและแกนประคองแผ่นหน้าแปลนด้านใน

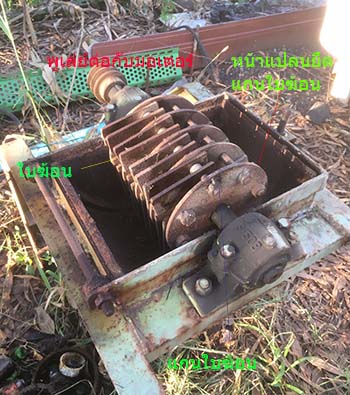

รูปแสดง ส่วนประกอบภายในของเครื่องบดแบบหัวค้อน

7.แกนประคองแผ่นหน้าแปลนด้านใน จะสวมหน้าแปลนด้านในไว้ โดยหัวท้ายจะถูกยึดติดกับหน้าแปลนยึดแกนหัวท้าย
8.แผ่นหน้าแปลนด้านในโดยมันจะมีหน้าที่คือเป็นตัวแบ่งช่องให้ใบค้อนมีช่องที่เท่ากัน เพื่อให้การบดเท่ากันทั่วภายในตัวเรือน

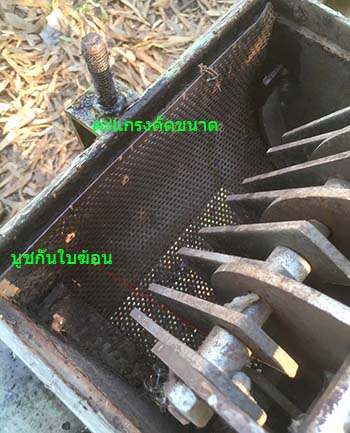

รูปแสดง ส่วนประกอบภายในของเครื่องบดแบบหัวค้อน

9.แผ่นตะแกรงคัดขนาด จะสวมอยู่ที่ตัวเสื้อก่อนช่องทางออก มีลักษณะเป็นครึ่งวงกลม โดยจะมีรูตลอดทั้งตัว (รูนั้นจะเป็นตัวบอกขนาดของวัสดุที่บดแล้ว)

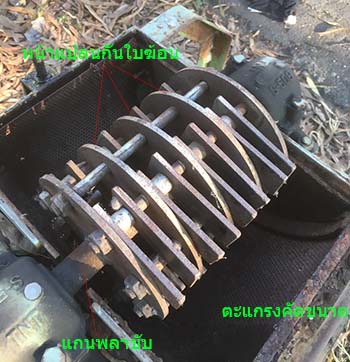

รูปแสดง ส่วนประกอบภายในของเครื่องบดแบบหัวค้อน

10.บูชกั้นใบฆ้อน จะอยู่ระหว่างใบค้อน เพื่อป้องกันการสไลด์เวลาทำงาน
11.ช่องทางออกจะจ่ายวัสดุ ออกจากตัวเครื่องบด

การทำงาน
              เมื่อมอเตอร์หมุน ชุดเพลา หน้าแปลน ใบฆ้อน ที่อยู่ภายในเสื้อหรือเรือนเครื่องบดก็จะหมุน วัสดุจะถูกจ่ายที่ช่องทางเข้าและโดยคุมปริมาณด้วยตัวตัวปรับรับปริมาณวัสดุ เข้าไปภายในเสื้อหรือเรือนเครื่องบด ซึ่งตอนนี้ ชุดใบค้อนที่หมุนอยู่ก็ทำการบดวัสดุแล้วกดวัสดุที่ได้ขนาดผ่านตะแกรงคัดขนาด ออกไปยังช่องทางออกต่อไป
