 การหาขั้วของรีเลย์ ชนิด 5 ขา (ปกติเปิด) ด้วย มัลติมิเตอร์

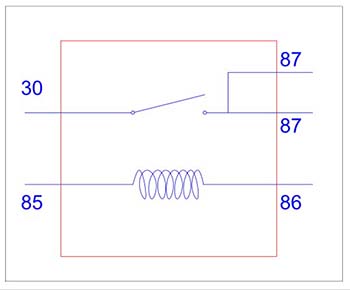

รูปแสดง สัญลักษณ์ของรีเลย์แบบ 5 ขา (ปกติเปิด)

                 รีเลย์แบบ 5 ขา  (ปกติเปิด) นั้นจะมีขั้วหรือขาของขดลวดอยู่ 2 ขา ซึ่งขาของขดลวดจะมีค่าความต้านทานอยู่ และขาของหน้าสัมผัสที่ต่อถึงกันอยู่  2 ขา โดยขาของหน้าสัมผัสอีก 1 ขาจะไม่มีการต่อกับขั้วใดๆ ในตอนที่ยังไม่มีการเหนี่ยวนำของขดลวด

               การหาขั้วของรีเลย์ ชนิด  5 ขา  (ปกติเปิด) ด้วย มัลติมิเตอร์นั้น  เราต้องหาขั้วของขดลวดหรือขั้วของหน้าสัมผัสที่ต่อถึงกันอย่างใดอย่างหนึ่งก่อน เมื่อได้ทั้งสองขั้วมาแล้วขั้วที่เหลือก็คือขั้วของหน้าสัมผัสที่ไม่มีการต่อกับขั้วใดๆ  ขั้นตอนมีดังนี้

1.ตั้งมัลติมิเตอร์ไปที่ Rx10 แล้ว เซ็ต 0

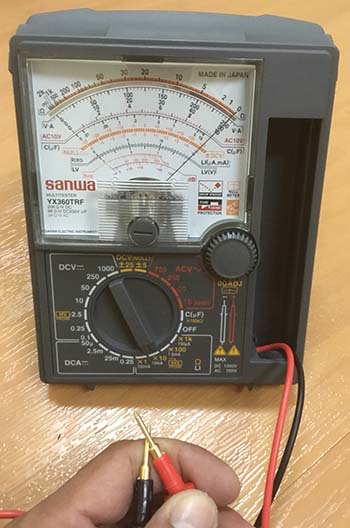

รูปแสดงตั้งมัลติมิเตอร์ไปที่ Rx10 และ เซ็ต 0

2.ใช้สายของมัลติมิเตอร์วัดที่ขั้วของรีเลย์แต่ละคู่ไปเรื่อยๆ จะมีอยู่คู่หนึ่งที่มีความต้านทานอยู่ ซึ่งขั้วคู่นั้นคือขั้วของขวดลวด (ขั้ว 85 กับขั้ว 86)

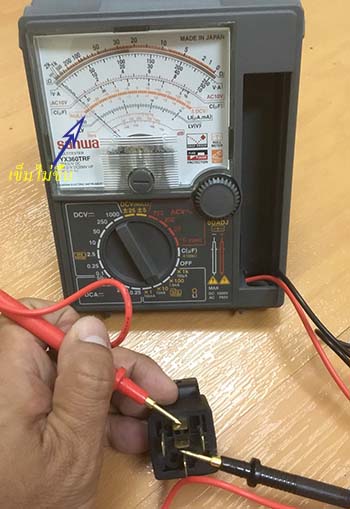

รูปแสดง การวัดขั้วขาของขดลวด

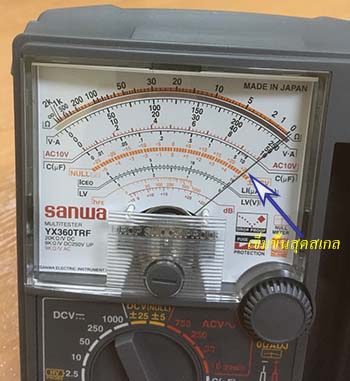

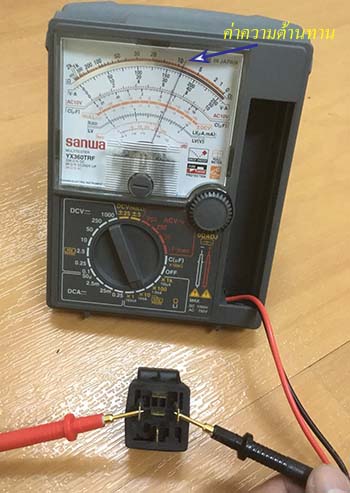

รูปแสดง ค่าความต้านที่อ่านได้จากขาของขดลวด

3.ทำการวัดขาที่เหลือของรีเลย์ที่ละขา ซึ่งผลที่ออกมาคือ จะมีคู่หนึ่งที่เข็มของมัลติมิเตอร์จะขึ้นไปที่ 0 (เข็มขึ้นสุดสเกล) แสดงว่า ขาคู่นั้นคือ ขั้วที่ต่อถึงกัน (ขั้ว 87)

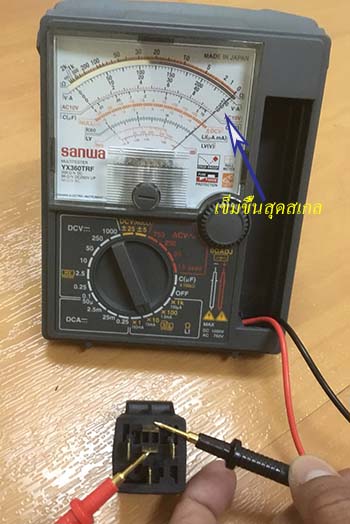

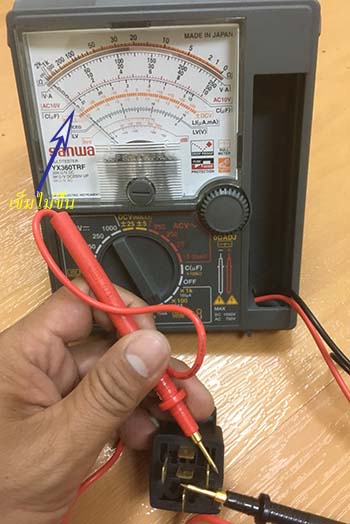

รูปแสดง การวัดขั้วที่ต่อถึงกัน

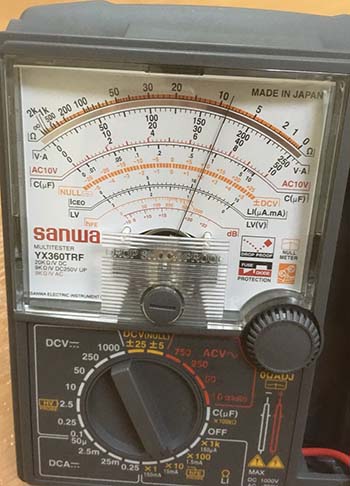

รูปแสดง ค่าความต้านทานของขั้วที่ต่อถึงกัน

4.ขั้วที่เหลืออีก 1 ขั้วก็คือ ขั้วของหน้าสัมผัสที่ไม่มีการต่อกับขั้วใดๆ (ขั้ว 30) ซึ่งเราสามารถตรวจสอบได้อีกว่าขั้วที่เหลือนี้เป็นขั้ว 30 ถูกต้องหรือไม่ โดยใช้สายของมัลติมิเตอร์วัดที่ขั้วนี้ค้างไว้ แล้วใช้อีกสายวัดแต่ละขั้วของรีเลย์ ผลที่ออกมาคือ เข็มของมัลติมิเตอร์จะไม่ขึ้น

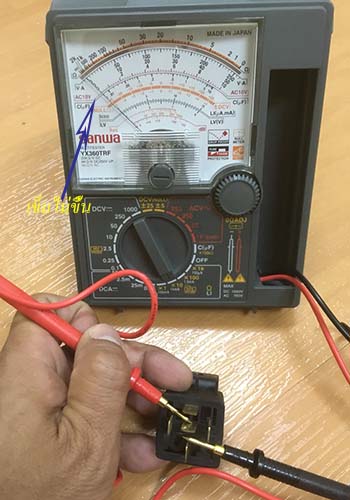

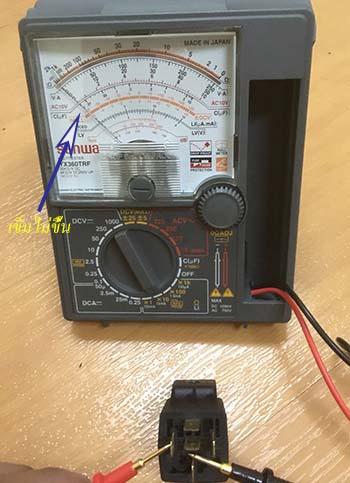

รูปแสดง การวัดขั้ว 30 กับขั้วต่างๆ
