การถอดชุดลูกปืนออกจากลูกกลิ้งของเครื่องอัด รุ่น XGJ (Pellet Mill XGJ)

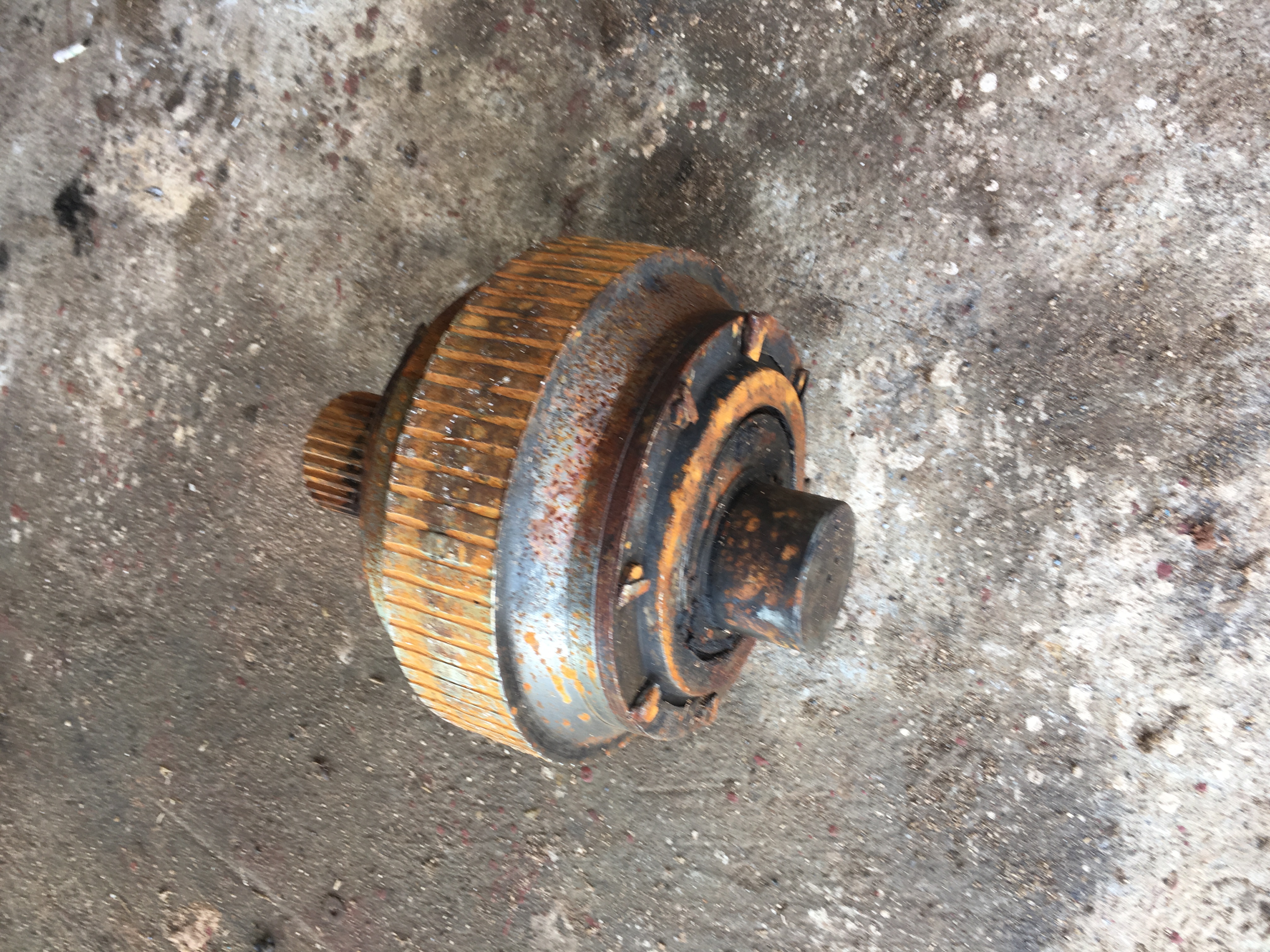

รูปแสดงชุดลูกกลิ้ง
ในที่นี้จะกล่าวถึงการถอดชุดลูกปืนออกจากลูกกลิ้งของเครื่องอัด รุ่น XGJ 560 (Pellet Mill XGJ 560) ซึ่งชุดลูกกลิ้งนี้จะเป็นชิ้นส่วนหนึ่งของเครื่องอัดขี้เลื่อย (Wood Pellet Machines) หลังจากเราถอดชุดลูกกลิ้งออกจากเครื่องอัดขี้เลื่อยแล้ว มีขั้นตอนดังต่อไปนี้
-ถอดกิ๊ปล๊อคน๊อตล๊อคลูกปืนออก

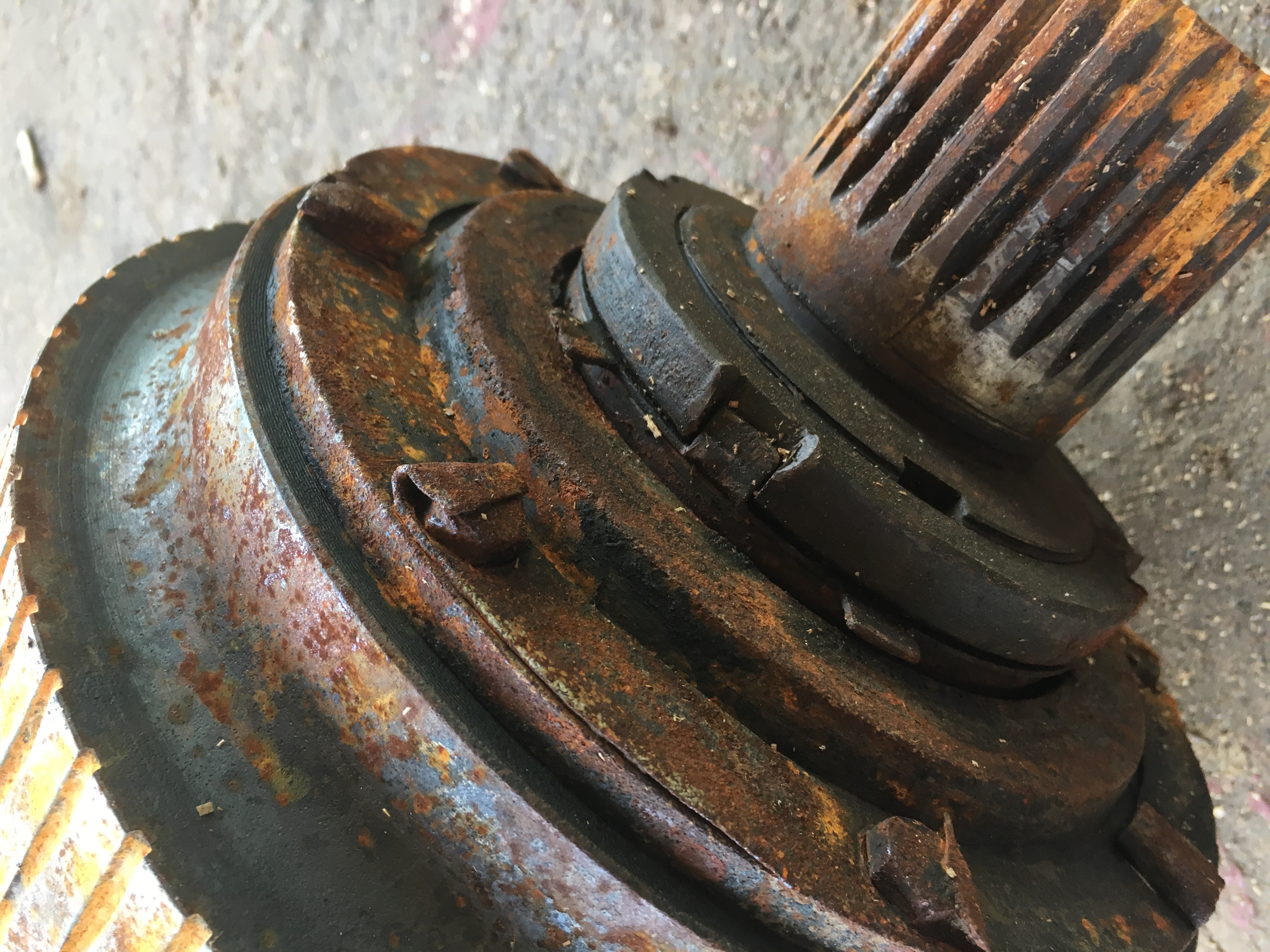

รูปแสดงกิ๊ปล๊อคน๊อตล๊อคลูกปืนออก
-ถอดน๊อตล๊อคลูกปืนและกิ๊ปล๊อคออก
-ถอดกิ๊ปล๊อคฝาปิดลูกปืนด้านหน้าออก
-ถอดฝาปิดลูกปืนด้านหน้าออก
-ถอดปลอกรองน๊อตล๊อคลูกปืนพร้อมลิ่มออก
-ถอดฝาปิดลูกปืนด้านหน้าออก
-ถอดกิ๊ปล๊อคฝาปิดลูกปืนด้านหลังออก
-ถอดฝาปิดลูกปืนด้านหลังออก
-ถอดชุดเพลาลูกปืนออก (โดยการยกเพลาด้านที่มีร่องสปายร์กระแทกกับพื้น) ลูกปืนด้านหน้าจะออกมาพร้อมกับปลอกกั้นลูกปืนระหว่างลูกปืนตัวหน้ากับกปืนตัวหลัง)
-ถอดลูกปืนตัวหลังออกจากเพลา
-ถอดปลอกลูกปืนตัวนอกออกจากตัวลูกกลิ้ง
-ถอดปลอกกั้นระหว่างปลอกลูกปืนตัวนอก (ด้านหน้าและด้านหลัง) ออกจากตัวลูกกลิ้ง
-ถอดปลอกลูกปืนตัวนอกอีกด้านออกจากตัวลูกกลิ้ง
เป็นอันเสร็จเรียบร้อยสำหรับการถอดชุดลูกปืนออกจากลูกกลิ้งของเครื่องอัด รุ่น XGJ 560 รายละเอียดเพิ่มเติมสามารถดูได้จากวีดีโอข้างหลัง สำหรับขั้นตอนการประกอบนั้นจะกล่าวในตอนต่อไป
BY..DD PK..
