วาล์วเข็ม (Needle valve)มีส่วนประกอบอะไรบ้าง





             วาล์วเข็ม(Needle valve) เป็นวาล์วที่มีการปิด – เปิดของวาล์ว ในลักษณะที่แกนวาล์วเคลื่อนที่ขึ้น – ลง ด้วยเกลียวที่ตัวฝาครอบวาล์วคล้ายกับโกลบวาล์ว (Globe Valve ) แต่จะต่างกันตรงที่ตัววาล์วของวาล์วเข็ม(Needle valve) นั้นจะเป็นชิ้นเดียวกัน
            วาล์วเข็ม(Needle valve) ตัววาล์วมีลักษณะเรียวแบบเข็มจึงเป็นที่มาของการเรียกชื่อวาล์ว โดยวาล์วเข็มมักใช้กับเครื่องมือวัด และงานที่มีความดันและอุณหภูมิสูงสำหรับการปรับอัตราการไหลอย่างละเอียด
          ในที่นี่จะกล่าวถึงวาล์วเข็ม(Needle valve) ขนาด 1 นิ้ว เท่านั้น

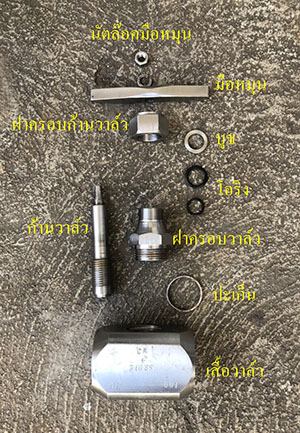

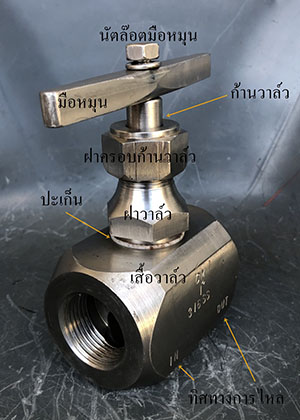

ส่วนประกอบของวาล์วเข็ม(Needle valve) (ขนาด 1 นิ้ว) ประกอบไปด้วย

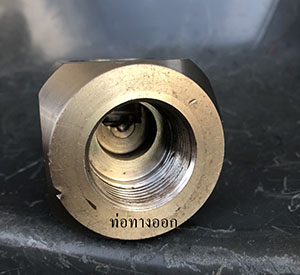

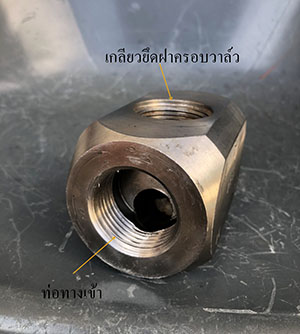

          1.ตัวเสื้อหรือตัวเรือน ตัวเสื้อจะเป็นลักษณะสี่เหลี่ยมไว้สำหรับการใช้ประแจขัน และภายในจะมีเกลียวไว้สำหรับต่อท่อในระบบ โดยภายในตัวเสื้อทางเข้านั้นจะอยู่ต่ำทางออก

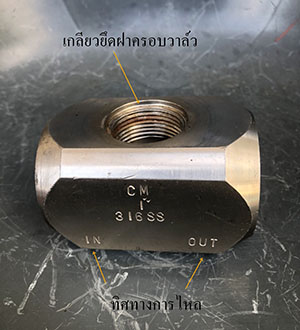

           บนตัวเสื้อหรือตัวเรือนจะมีตัวหนังสือบอกทิศทางการไหลของๆไหลในระบบที่เราจะต่อ (ป้องกันการต่อกลับด้าน เพราะขนาดเกลียวที่ต่อเข้ากับระบบท่อนั้นจะเท่ากันทั้ง 2 ด้าน)

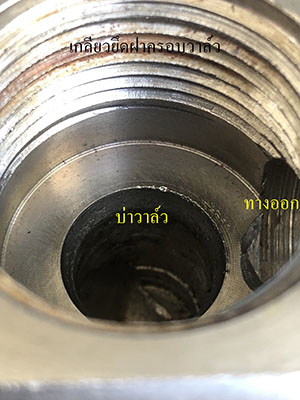

ตรงกลางเสื้อวาล์วจะทำเป็นเกลียวสำหรับฝาครอบวาล์ว โดยมีบ่าวาล์วลึกลงไปข้างใน







          2.ปะเก็น ทำจากเทปร่อนป้องกันการรั่วระหว่างจุดของเสื้อวาล์วกับฝาครอบวาล์ว

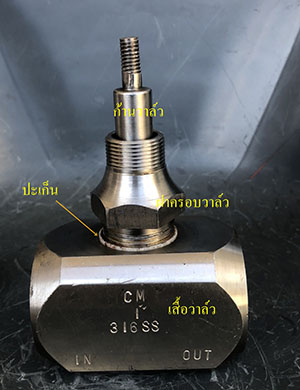

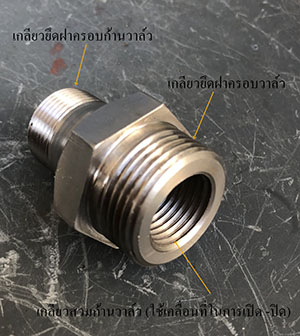

         3.ฝาครอบวาล์ว โดยฝาครอบวาล์วจะยึดกับเสื้อวาล์วด้วยเกลียวและตรงจุดนี้บริเวณภายในจะทำเป็นเกลียวสวมเข้ากับก้านวาล์ว (เป็นเกลียวที่สำหรับปรับให้วาล์วเคลื่อนที่ขึ้น-ลง หรือปิด-เปิด นั้นเอง) ด้านบนจะทำเป็นเกลียวสำหรับยึดฝาครอบก้านวาล์ว

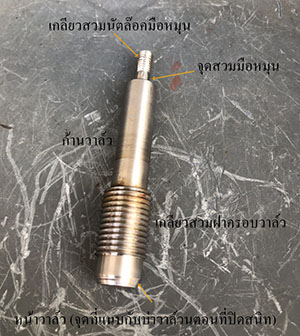

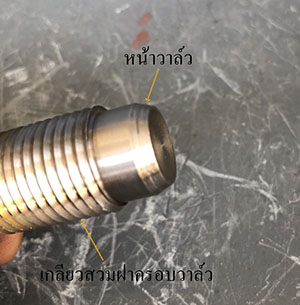

          4.ก้านวาล์ว ด้านล่างจะเป็นหน้าวาล์ว ถัดขึ้นมาจะเป็นเกลียวสวมเข้ากับฝาครอบวาล์ว (ใช้เคลื่อนที่ในการเปิด – ปิด วาล์ว) ด้านบนจะมีเหลี่ยมสวมและเกลียวสำหรับยึดมือหมุน

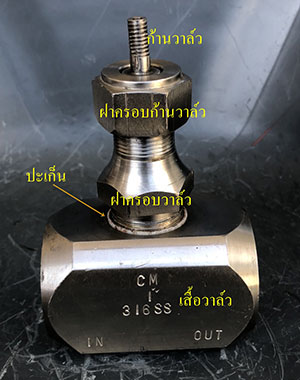

          5.ฝาครอบก้านวาล์ว จะสวมครอบก้านวาล์วไว้ด้วยเกลียวกับฝาครอบวาล์ว

          6.บูช จะสวมที่ก้านวาล์ว (ด้านบนของฝาครอบวาล์ว) โดยมีฝาครอบก้านวาล์วสวมไว้ บูชจะเป็นตัวช่วยประครองก้านวาล์วไม่เคลื่อนที่ออกไปจากแนวแกนของบ่าวาล์วและฝาครอบวาล์วว
         7.โอริง จะสวมที่ก้านวาล์วระหว่างบูชกับฝาครอบวาล์วและระหว่างบูชกับฝาครอบก้านวาล์วเพื่อป้องกันการระหว่างจุดทั้งสอง
        8.มือหมุน ตรงกลางจะเซาะร่องเป็นเหลี่ยมไว้เพื่อสวมเข้ากับก้านวาล์ว
        9.น๊อตล๊อคมือหมุน จะทำหน้าที่ล๊อคมือหมุนกับก้านวาล์ว โดยมีแหวนสปริงรองไว้เพื่อป้องกันการคายตัว


สำหรับการทำงานของ วาล์วเข็ม(Needle valve) นั้นจะขอกล่าวในครั้งต่อไป
