บอลวาล์ว พีวีซี ชนิด ยูเนี่ยน (Union Ball Valve PVC )

หมวดหมู่:ระบบท่อ Piping System วันที่:2021-09-29

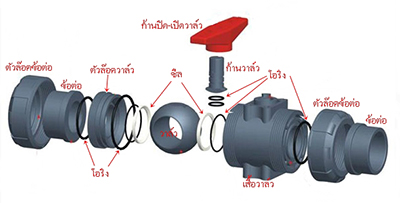

รูปแสดง ส่วนประกอบของบอลวาล์ว พีวีซี ชนิด ยูเนี่ยน

บอลวาล์ว พีวีซี ชนิด ยูเนี่ยน เป็นบอลวาล์ว พีวีซี ที่สามารถถอดแยกชิ้นส่วนต่างๆ ออกจากตัววาล์วได้ และตัวของวาล์วเองก็สามารถถอดออกจากระบบที่ต่อได้ ดังนั้นเราสามารถซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่สึกหรอได้ ทำให้ประหยัดค่าใช้จ่ายลงได้ (โดยไม่จำเป็นต้องเปลี่ยนใหม่ทั้งตัว)

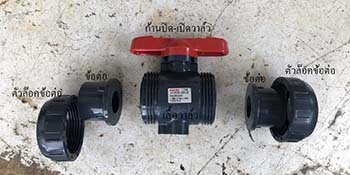

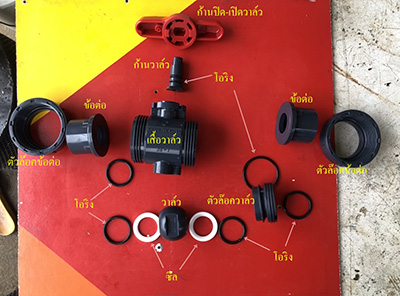

ส่วนประกอบของบอลวาล์ว พีวีซี ชนิด ยูเนี่ยน ประกอบไปด้วย

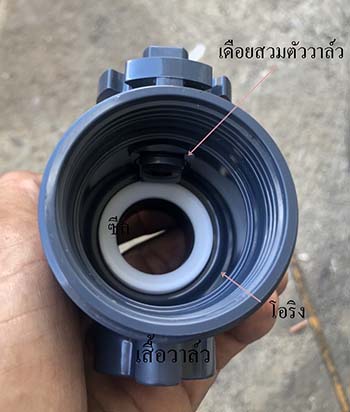

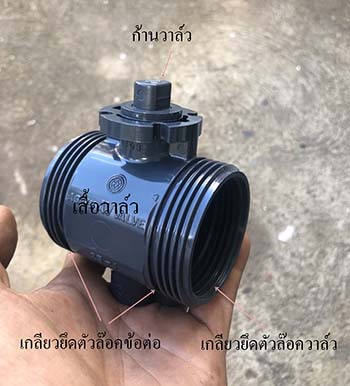

1.เสื้อวาล์ว ทำมาจาก พีวิซี โดยการเป่าขึ้นรูป โดยบริเวณ ด้านปลายด้านนอกทั้ง 2 ด้านจะมีเกลียวสำหรับยึดตัวล๊อคข้อต่อ ภายในฝั่งทางเข้ามีเกลียวสำหรับยึดตัวล๊อคซีลและลึกเข้าไปจะมีซีล บ่าซีลและวาล์วอยู่ภายในและบริเวณตรงกลางมีก้านวาล์วสวมอยู่

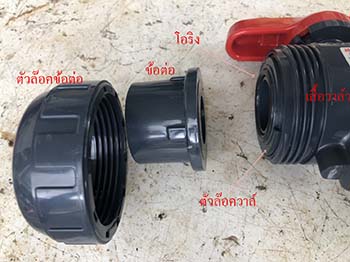

2.ตัวล๊อคข้อต่อทำมาจาก พีวิซี จะเหมือนกันที่ 2 ด้าน (ทั้งเข้าและออก) บริเวณรอบนอกจะมีเดือยโดยรอบไว้สำหรับการใช้ประแจขัน ด้านในจะมีเกลียวสำหรับยึดกับเสื้อวาล์ว และด้านท้ายจะมีบ่าสำหรับล๊อคข้อต่อให้ติดกับเสื้อวาล์ว

3.ข้อต่อ ทำมาจาก พีวิซี จะเหมือนกันที่ 2 ด้าน (ทั้งเข้าและออก) ซึ่งข้อต่อนี้จะต่อเข้ากับท่อของระบบในตัวอย่างนี้การต่อกับระบบจะใช้กาวเป็นตัวประสาน ปลายด้านหนึ่งจะมีบ่าไว้ ด้านในจะเป็นการกั้นท่อที่ต่อ และด้านนอกจะถูกล๊อคด้วยน๊อต โดยตรงจุดนี้จะเป็นหน้าแปลนสำหรับประกบเข้ากับเสื้อวาล์วโดยมีโอริงกั้นอยู่

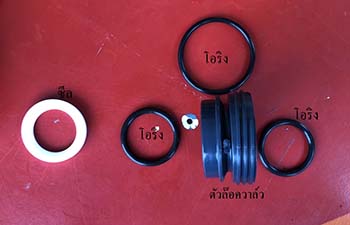

4.โอริง ในบอลวาล์ว พีวีซี ชนิด ยูเนี่ยน นี้จะโอริงทั้งหมออยู่ 7 ตัวด้วยกัน คือ

- ก้านวาล์ว จำนวน 2 ตัว ป้องการรั่วตรงจุดเสื้อวาล์วกับก้านวาล์ว

- หลังซีล จำนวน 2 ตัว ป้องการรั่วตรงจุดเสื้อวาล์วกับวาล์ว (ตัวหนึ่งสวมที่เสื้อวาล์ว อีกตัวหนึ่งสวมที่ตัวล๊อควาล์ว)

- ตัวล๊อควาล์ว จำนวน 1 ตัว ป้องการรั่วตรงจุดเสื้อวาล์วกับตัวล๊อควาล์ว

-บริเวณหน้าแปลนข้อต่อ จำนวน 2 ตัว (ฝั่งละตัว ตัวหนึ่งสวมที่เสื้อวาล์ว อีกตัวหนึ่งสวมที่ตัวล๊อควาล์ว)

ป้องการรั่วตรงจุดเสื้อวาล์วกับข้อต่อ

วัสดุที่ใช้ทำโอริงนั้นหมีอยู่หลายประเภทขึ้นอยู่กับผู้ผลิตนั้นๆจะเลือกใช้ แต่จะมีหลักอยู่ 3 ชนิดคือ

EPMD = Ethylene Propylene Diene Monomer เป็นยางที่ทำมาจากส่วนผสมของยางธรรมชาติกับยางสังเคราะห์ (ประเภทเอทิลีนโพรพิลีนโมโนเมอร์ หรือโพลียูริเทน)

FKM /FPN = Fluorocarbon Rubber เป็นยางที่มีฟลูออรีนเป็นองค์ประกอบอยู่ในปริมาณสูง

NBR = Nitrile or Acrylonitrile-Butadiene Rubber เป็นยางที่สังเคราะห์จากโมโนเมอร์ของอะคริโลไนไทรล์และบิวทาไดอีน

5.น๊อคล๊อควาล์ว ทำมาจาก พีวิซี จะสวมอยู่ด้านในเสื้อวาล์วด้วยเกลียว ทางด้านเข้าของตัววาล์ว โดยมีโอริงสวมและซีลสวม

6.ซีล จะอยู่ภายในเสื้อวาล์วโดยจะอยู่ระหว่างวาล์ว เป็นตัวป้องกันการรั่ว ภายในเสื้อวาล์ว วัสดุที่ใช้ทำซีลนั้นเป็นประเภทเทฟล่อน

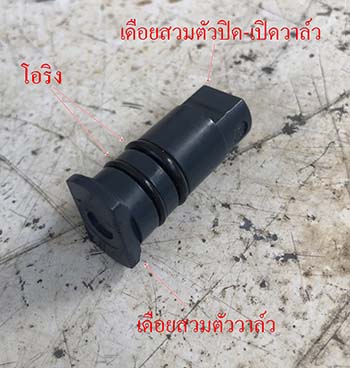

7.ก้านวาล์ว จะสวมอยู่ที่เสื้อวาล์ว โดยด้านหนึ่งจะทำเป็นเดือยเพื่อสวมเข้ากับตัววาล์ว ในตัวของก้านวาล์วจะมีโอริงสวมอยู่จำนวน 2 ตัว เพื่อป้องกันการรั่ว ส่วนด้านปลายจะทำเป็นเดือยสำหรับสวมเข้ากับบ่าก้านปิด-เปิดโดยการสวมอัด

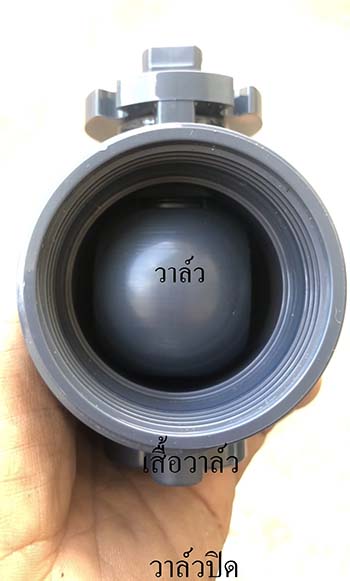

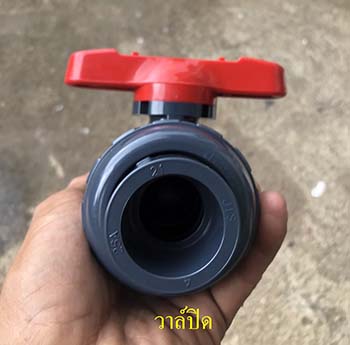

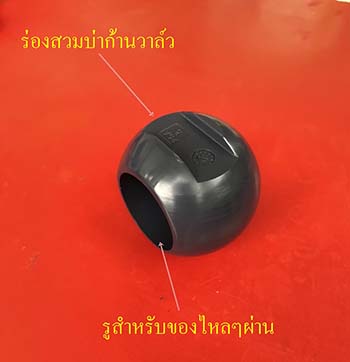

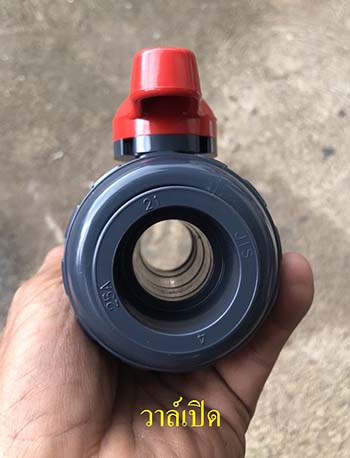

8.วาล์ว ทำมาจาก พีวีซี มีรูปร่างทรงกลมเหมือนลูกบอลโดยตรงกลางด้านหนึ่งจะถูกเจาะทะลุ (เพื่อให้ของไหลๆผ่านหรือวาล์วเปิดนั้นเอง) อีกด้านหนึ่งจะทึบ (เพื่อไม่ให้ของไหลๆผ่านหรือวาล์วปิดนั้นเอง) และบริเวณด้านบนจะมีการเซาะร่องไว้ เพื่อสำหรับสวมก้านวาล์วสำหรับการรับแรงหมุน (ปิด-เปิดตัววาล์ว)

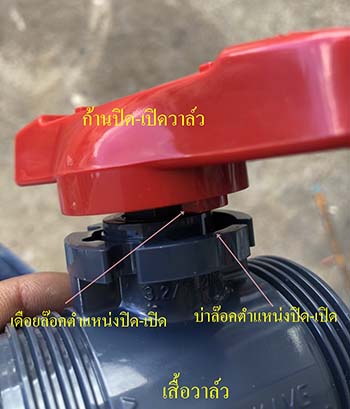

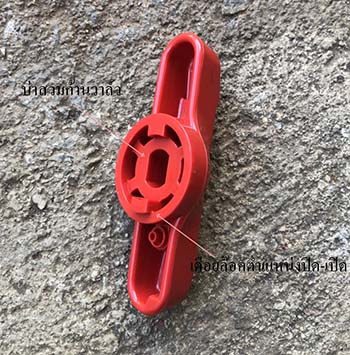

9.ก้านปิด-เปิด จะสวมอยู่ที่บ่าก้านหมุนโดยการสวมอัด บริเวณขอบด้านในจะเดือยล๊อคตำแหน่งปิด-เปิด สวมเข้ากับเสื้อวาล์ว (จะไปชนกับเดือยที่เสื้อวาล์วเมื่อมีการปิดหรือเปิดสุด) ก้านปิด-เปิดนี้จะรับแรงจากการหมุน (ปิด-เปิด) ตัววาล์ว
