ภายในแบตเตอรี่แบบเปียก

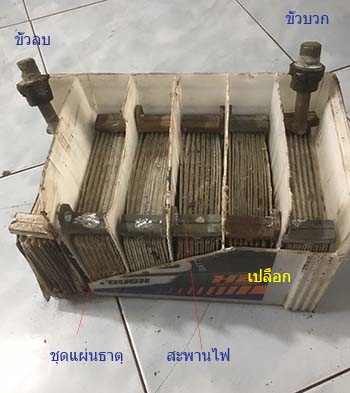

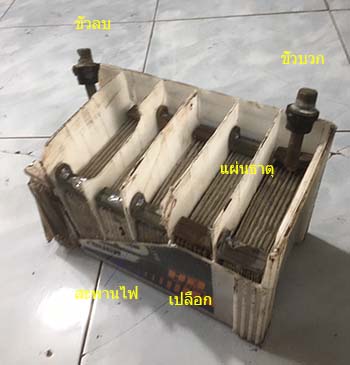

แบตเตอรี่ทั่วๆไปนั้น จะมีแรงดันไฟอยู่ที่ 12 โวทล์ มีชุดแผ่นธาตุอยู่ 6 ชุด วางอยู่ในช่องแต่ละช่องของตัวเปลือก โดยมีสะพานไฟต่อแบบอนุกรมถึงกัน

ส่วนประกอบของแบตเตอรี่แบบเปียกประกอบไปด้วย

1.เปลือก ทำมาจากยางแข็งหรือพลาสติก ที่ทนต่อการกัดกร่อนของน้ำกรด (น้ำยาอิเล็คโตรไลด์) โดยจะทำหน้าที่เป็นตัวห่อหุ้มส่วนประกอบอื่นๆ

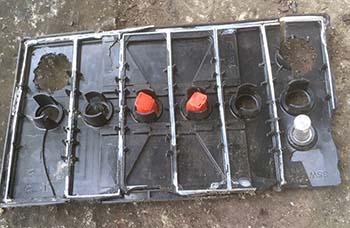

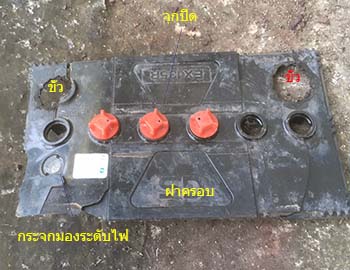

2.ฝาครอบ ทำมาจากยางแข็งหรือพลาสติก ปิดอยู่ด้านบนของตัวเปลือก และเป็นส่วนที่ขั้วของแบตเตอรี่ จุกปิด กระจกมองระดับไฟในตัวแบตเตอรี่ (บางยี่ห้อจะมีหู้หิ้วตรงฝาครอบนี้)

3.ขั้ว ทำมาจากตะกั่วแท่งกลม เป็นที่รวมของแผ่นธาตุเพ่ทีจะจ่ายกระแสไฟออกมา หรือรับกระแสไฟเขา โดยที่ขนาดของขั้วทั้งสองจะมีขนาดที่ไม่เท่าไม่กัน (ขั้วบวกจะมีขนนาดโตกว่าขั้วลบ)

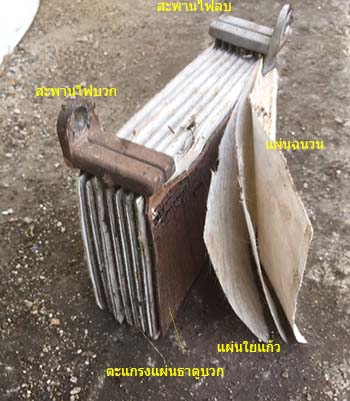

4.ชุดแผ่นธาตุ จะมีอยู่ด้วยกัน 6 ชุด ซึ่งแต่ละชุดประกอบไปด้วย

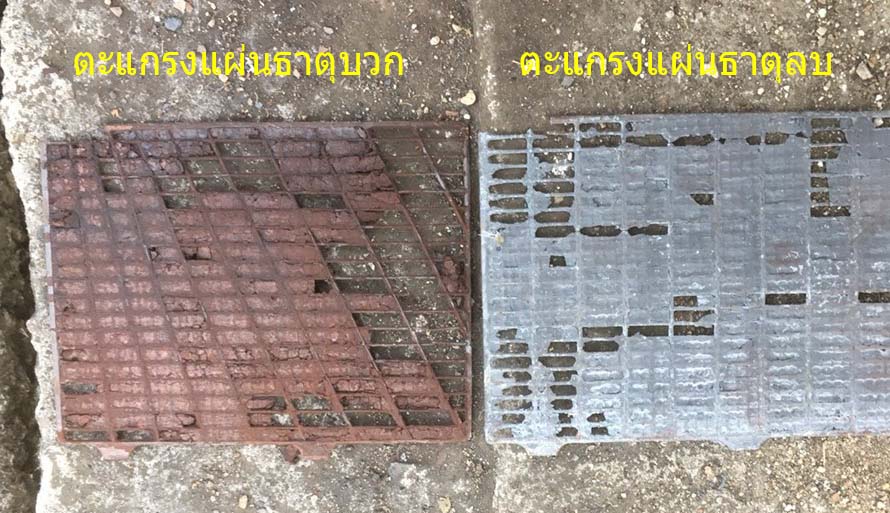

-แผ่นตะแกรง ขั้วบวกและลบ (ในรูปที่ช่องตะแกรงคือผงตะกั่วอัดแน่นและเกิดจากการทำปฏิกิยาของน้ำยาและแผ่นธาตุ)

-สะพานไฟ ทำจากตะกั่วหล่อขึนรูป ยึดต่อกับแผ่นตะแกรงและเชื่อมต่อกันระหว่างช่องภายในตัวแบตเตอรี่

-แผ่นกั้น ทำมาจากยางและมีใยแก้วกั้น ทำหน้าที่กั้นไม่ให้แผ่นธาตุบวกและลบสัมผัสกัน
