 การหาขั้วของรีเลย์ ชนิด 4 ขา ด้วย มัลติมิเตอร์

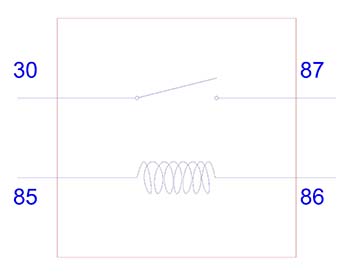

รูปแสดง สัญลักษณ์ของรีเลย์แบบ 4 ขา

          รีเลย์แบบ 4 ขา นั้นจะมีขั้วหรือขาของขดลวดอยู่ 2 ขา ซึ่งขาของขดลวดจะมีค่าความต้านทานอยู่ และขาอีก 2 ขาจะเป็นขาของหน้าสัมผัสซึ่งจะไม่มีการต่อกับขั้วใดๆ

         การหาขั้วของรีเลย์ ชนิด 4 ขา ด้วย มัลติมิเตอร์
1.ตั้งมัลติมิเตอร์ไปที่ Rx10 แล้ว เซ็ต 0

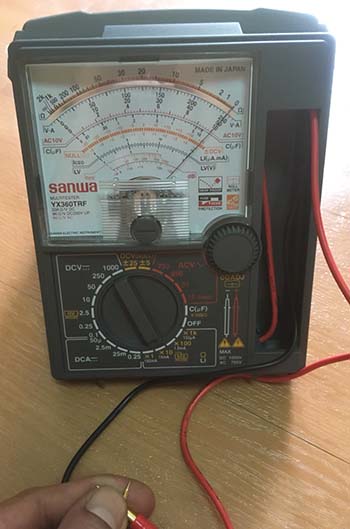

รูปแสดงตั้งมัลติมิเตอร์ไปที่ Rx10 และเซ็ต 0

2.ใช้สายของมัลติมิเตอร์สายใดสายหนึ่งวัดที่ขั้วของรีเลย์ค้างไว้
3.นำสายของมัลติมิเตอร์สายอีกสายไปวัดขาที่เหลือของรีเลย์ที่ละขา ซึ่งผลที่ออกมาคือ เข็มของมัลติมิเตอร์ขึ้นอยู่ 1 คู่ ซึ่งจะมีค่าความต้านทานอยู่ที่ 300-400 โอห์ม แสดงว่าขาคู่นี้เป็นขาของขดลวด ส่วนขาที่เหลือนั้นเป็นขาของหน้าสัมผัส

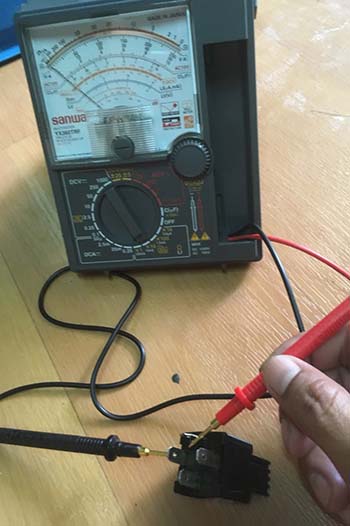

รูปแสดง ขาของขดลวด

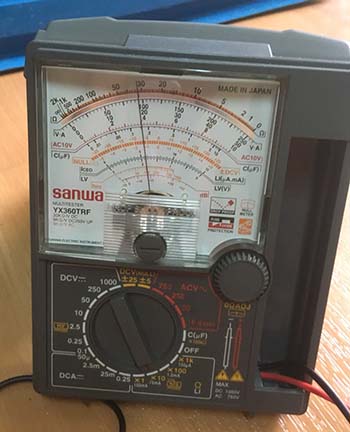

รูปแสดง ค่าความต้านที่อ่านได้จากขาของขดลวด

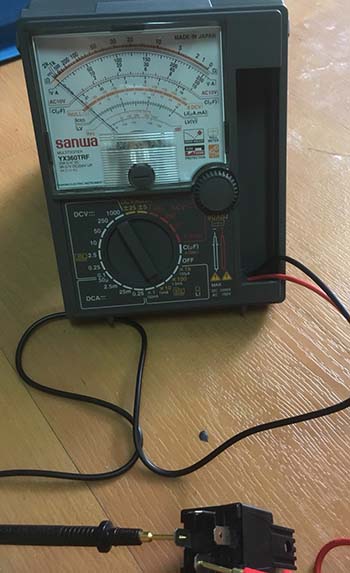

รูปแสดง การหาวัดขาของขดลวดกับขาของหน้าสัมผัส (เข็มจะไม่ขึ้น)
